Allgemeine Information
1.1 Beschreibung
Die hier vorgestellten Meßeinsätze der Baureihe BMM sind zum Einbau in eine Schutzarmatur bestimmt, z. B. B+E-Produktgruppe „TEM“. Sie entsprechen im wesentlichen der Norm DIN 43735 für Meßeinsätze, viele Varianten gehen jedoch über den Rahmen der Norm hinaus.
Soll der Einsatz jedoch ohne Schutzarmatur erfolgen, z. B. für Laborzwecke, ist kein Explosionsschutz möglich.
Die Meßeinsätze sind aus mineralisolierter Mantelleitung gefertigt, sind dadurch robust und hochvibrationsfest. Durch federnde Lagerung wird ein besserer Wärmeübergang erreicht, Vibrationen des Meßeinsatzes vermindert und Wärmedehnungen werden ausgeglichen.
1.2. Typenübersicht
Die Typen sind nach der Art des elektrischen Anschlusses und der Sensorart gegliedert.
Eine jeweilige Kombination bestimmt den Typ.
Bauarten:

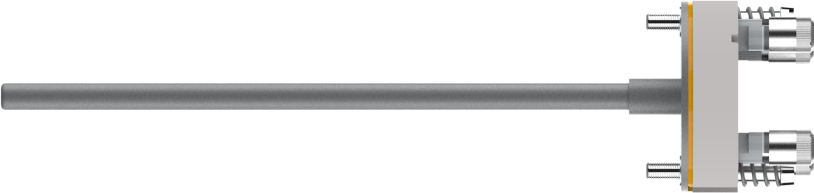

- BMM130 – Keramiksockel mit Anschlussklemmen

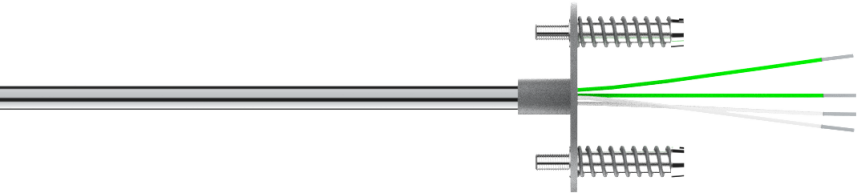

- BMM230 – freie Drahtenden und Flanschscheibe zur Montage eines Messumformers

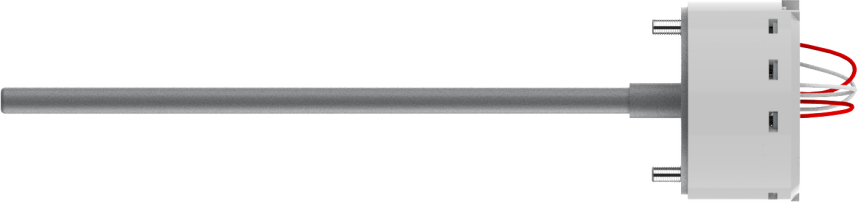

- BMM330 – festmontierter Messumformer
Sensoren:
T – Thermoelemente
W – Widerstandsthermometer
BMM130T/BMM130W; BMM230T/BMM230W; BMM330T/BMM330W
Explosionsgeschützte Ausführungen erhalten einen Index in Abhängigkeit der Zündschutzart:
- iA – Ex i (eigensicher)
- ec – (nichtfunkend) (früher nA)
- d – Ex d (druckfeste Kapselung)
- genormte Sensoren (IEC 60751 Platinwiderstandsthermoemter, IEC 60584 Thermoelemente, internationale Normen wie ASTM, Gost, JIS)
- B+E-Form 0 aus Mantelleitung; Mantel aus austenitischen Stahl oder hochwarmfesten Legierungen; Isolator hochverdichtetes Magnesiumoxid
- Einfach-, Doppel- und Dreifachsensoren möglich
- Federweg (FW) 10 mm
Für weiterführende Beratung steht Ihnen die Anwendungstechnik der Böhme + Ewert GmbH gern zur Verfügung.
