Multilevelthermometer

Allgemeine Information

Multilevelthermometer, oft auf Stufen- oder Mehrpunktthermometer genannt, ermöglichen das Messen von Temperaturen an geometrisch entfernten Punkt bei einem gemeinsamen Prozessanschluss. In Abhängigkeit von den Messanforderungen, den Prozessbedingungen und den räumlichen Gegebenheiten existiert eine große Varianz an technischen Lösungen. Die in diesem Datenblatt dargestellten Typen sind deshalb nur als eine Auswahl zu betrachten. Gern erarbeiten wir mit Ihnen die für Ihre
Messaufgabe optimale Lösung.

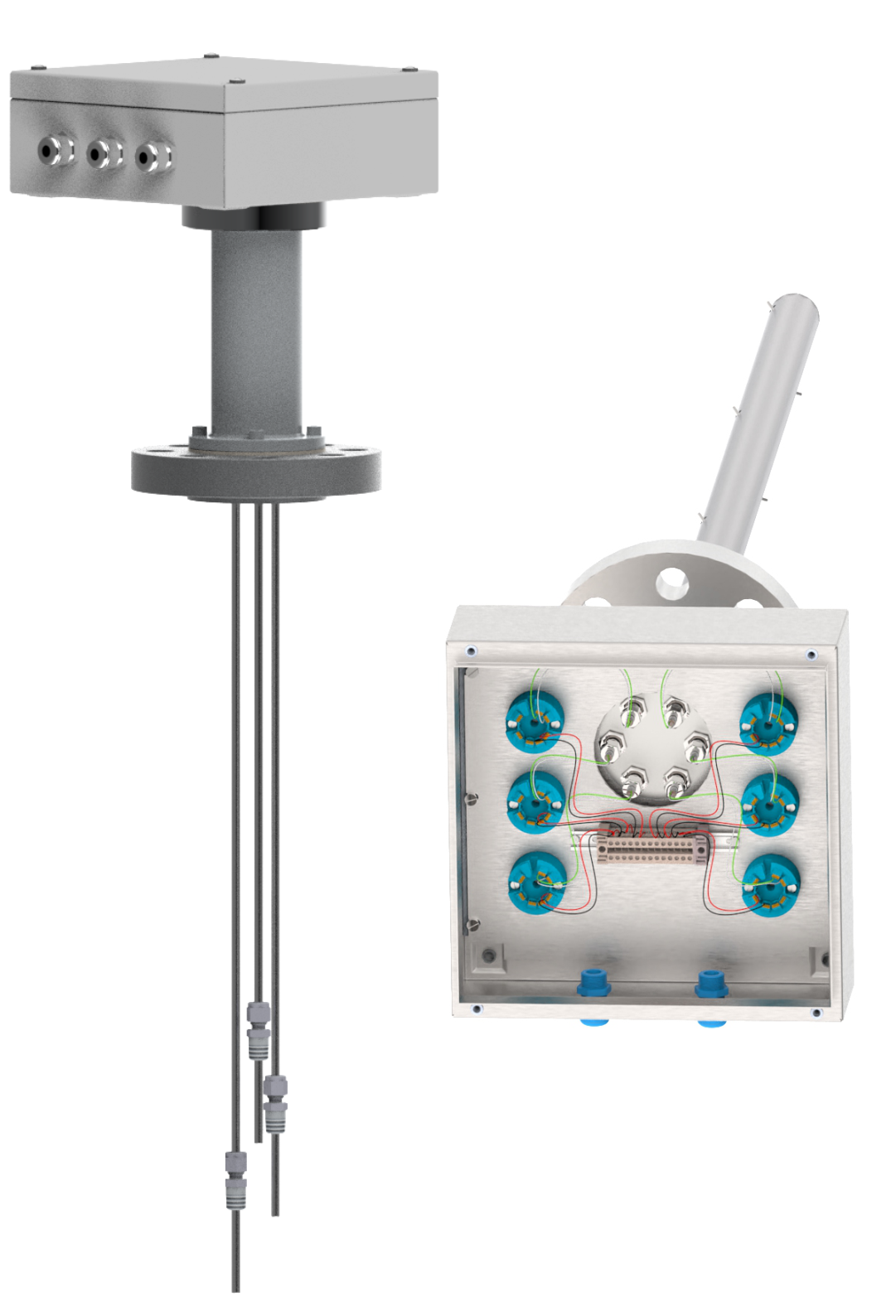

Multilevelthermometer bestehen aus einer Anzahl n von Mantelthermometern, die in einem gemeinsamen Prozessanschluss montiert und einen gemeinsamen Anschlussraum (Feldgehäuse) haben. Es kommen je nach Betriebstemperatur Thermoelemente und Widerstandsthermometer zur Anwendung. Mit Thermoelementen ist jedoch eine kompaktere Bauweise und höhere Flexibilität möglich. Eine Besonderheit bilden hierbei Kompaktthermoelemente, bei denen eine Anzahl n von Thermoelementen einen gemeinsamen Minuspol nutzt.
In den Anschlussraum können neben Reihenklemmen auch Fühlerkopfmessumformer oder Multiplexer eingebaut werden.
Weitere konstruktive Merkmale zur Typbestimmung sind das vorhanden sein von:

• Anzahl n von Schutzrohre
• oder ein gemeinsames Schutzrohr
• Führungsrohre
• Trag- und Federelemente
• druckfeste Durchführungen
