Allgemeine Information

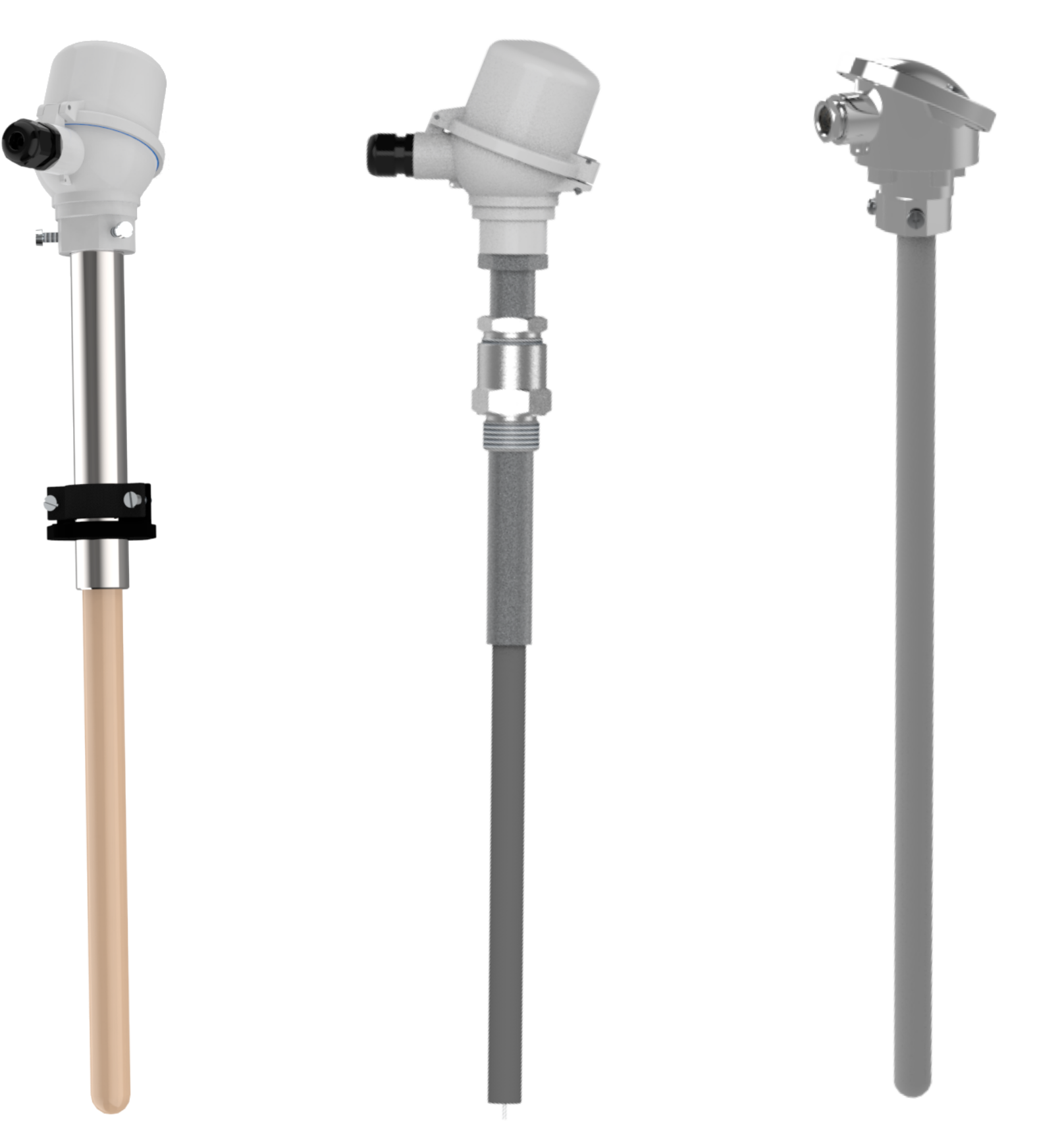

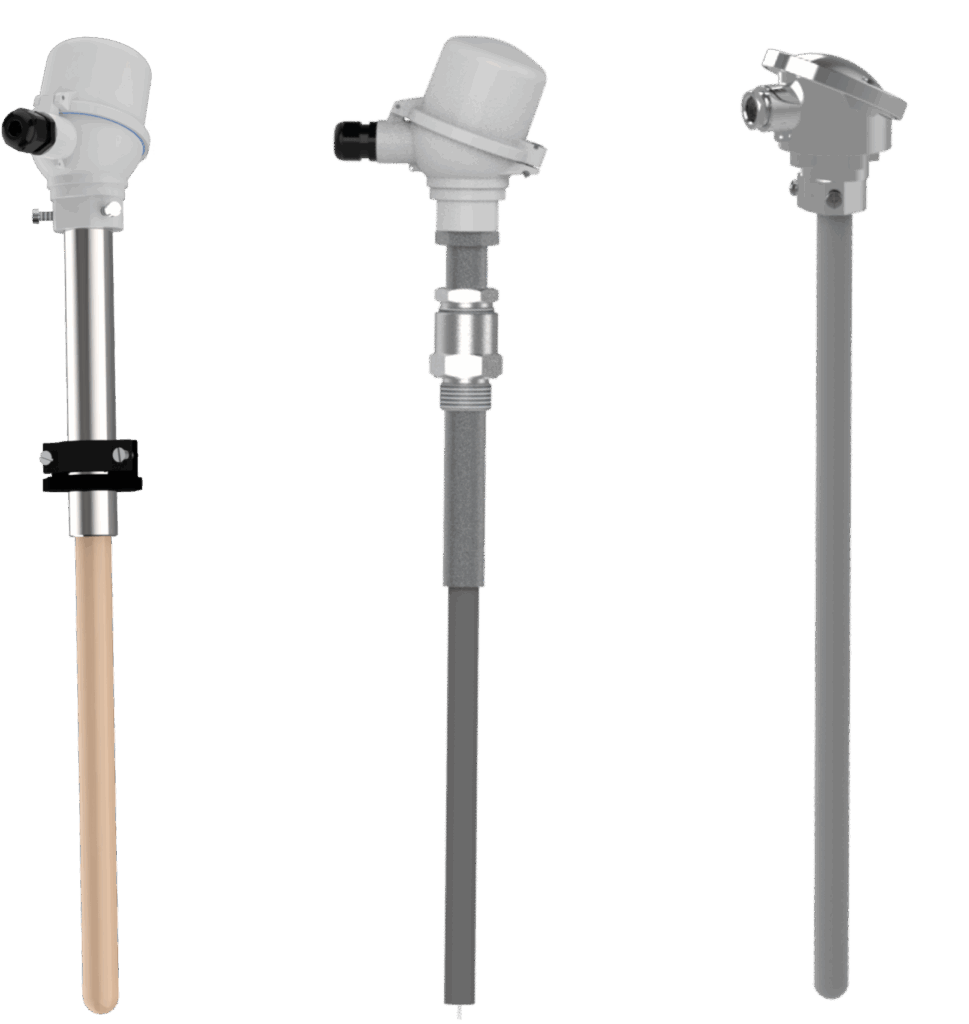

Thermoelemente dieser Baureihen wurden für den Einsatz bei hohen bis sehr hohen Temperaturen konzipiert.
Das Messelement dieser Geräte bilden Thermopaare, die in Abhängigkeit von Drahtdurchmesser und Bauart in einzelne Isolierröhrchen, Isolierstäbe mit Kapillarbohrungen oder einzelne Isoliersegmente mit Kapillarbohrungen eingeführt sind. Ein temperaturbeständiges Schutzrohr und gegebenfalls ein keramisches Innenrohr schützt das Thermopaar vor den Prozessmedium, in der Regel heiße Gase.
Die Werkstoffart des Schutzrohres ist dabei namengebend:
- metallisches Schutzrohr = M
- keramisches Schutzrohr = K
Jede Typenreihe gliedert sich in Abhängigkeit von der Anschlußkopfgröße (A- oder B-Köpfe) und der Werkstoffgruppe des Schutzrohres weiter in folgende Grundtypen: AK, AM, AMK, AKK, BM, BMK, BK, BKK. Böhme + Ewert gliedert diese Geräte in zwei Typenreihen:
- Thermoelemente in Anlehnung nach DIN EN 50446 – TEG31x
- Thermoelemente ähnlich DIN EN 50446, jedoch mit konstruktiven Modifizierungen – TGM32x
Hieraus resultieren:
- TEG31AK, TEG31AM, TEG31AMK, TEG31AKK
- TEG31BK, TEG31BM, TEG31BMK, TEG31BKK
- TMG32AK, TMG32AM, TEM32AMK, TEM32AKK
- TMG32BK, TMG32BM, TEM32BMK, TEM32BKK
Es steht eine weite Varianz an Anschlussköpfen zur Verfügung. Wenn die Umgebungstemperaturen es zulassen, empfiehlt sich der Einsatz eines Fühlerkopfmessumformers. Dadurch kann auf die Verlegung teuerer Ausgleichsleitung verzichtet werden. Fühlerkopfmessumformer können grundsätzlich nur in einem hohen Deckel montiert werden. Es können auch Anschlussköpfe mit extrahohem Deckel zur Montage von zwei Messumformern geliefert werden. Bei Gefahr des Austritts aggressiver oder gesundheitsschädlicher Gase kann der Anschlusskopf auch durch ein Verguss abgedichtet werden.
Die Geräte dieser Typenreihe werden unter atmosphärischen oder leichten Überdruck betrieben. Für höhere Betriebsdrücke sind diese nicht geeignet.
Dem entsprechend sind die Prozessanschlüsse gestaltet. Es stehen zur Verfügung:
- Gewindemuffem
- Gewindemuffen mit Flansch
- Anschlagflansche
- verschweißte Flansche oder Einschraubzapfen
Die maximale Betriebstemperatur wird durch die Kombination Thermopaar – Schutzrohr bestimmt, wobei der niedrigere der Beiden Grenzwerte entscheidend ist.
Für weiterführende Beratung steht Ihnen die Anwendungstechnik der Böhme + Ewert GmbH gern zur Verfügung.
